ancore e metodi di ancoraggio: come ancorare una barca

Terminologia dell'ancoraggio

Prima di passare alla disamina dei vari tipi di ancora e dei metodi di ancoraggio, è utile conoscere la terminologia utilizzata. Di seguito un vocabolario dei principali termini utilizzati per ancorare (per i nomi delle parti dell'ancora, vedi la sezione relativa):

abbisciare: riporre la catena in modo che possa svolgersi senza inciampi
afforcare: mettere due ancore con un angolo di circa 60°-90°
agguantare: prendere e dare volta al cavo di ormeggio
ancora di rispetto: ancora di riserva (ancora secondaria)
appennellare: dare fondo a due ancore l'una dietro l'altra
arare: quando l'ancora scivola sul terreno e non fa presa
mettersi alla fonda: ancorarsi
"buon tenitore": fondale adatto all'ancoraggio (sabbia, melma-fango, ecc)
calùmo: lunghezza del cavo (catena, cima) dell'ancora
catena dell'ancora: catena in ferro o acciaio inox, calibrata, per potere essere utilizzata tramite verricello
catenaria: arco del calùmo rispetto alla linea immaginaria tra prua e ancora
dare fondo: calare (gettare) l'ancora in mare
fare presa, tenere: l'ancora è ben "conficcata" sul fondo e non si muove
fare testa: fare presa, in modo solido, sul fondale
filare la catena: svolgere la catena dell'ancora permettendogli di distendersi
fonda (mettersi alla fonda): ancorarsi
gavone dell'ancora: luogo, a prua della barca, dove si ripone l'ancora e la relativa catena
grippia: cima che si lega al diamante dell'ancora per facilitarne il recupero
grippiale: gavitello a cui si lega la grippia
liberare l'ancora: "disancorare", mettere in chiaro qualcosa che è legata o incattivata (incastrata, non libera)
linea di ancoraggio: lunghezza della catena/cima dell'ancora, fuori bordo
mettere in chiaro: rendere libero, di facile utilizzo (non ingarbugliato o incastrato)
mordere: fare presa
musone di prua: ferramenta, all'estrema prua, dove scorre la catena dell'ancora
occhio di cubìa: foro a prua e di lato, nelle navi, dove scorre la catena dell'ancora. E' munito di getti di acqua ad alta pressione per pulire la catena quando si salpa
salmone: peso che si attacca al calùmo per ammortizzarlo e migliorare la tenuta
salpare l'ancora: "disancorare", sollevare/togliere l'ancora
spedare l'ancora: togliere la testa dell'ancora dal fondo
verricello dell'ancora: serve per dare fondo o salpare l'ancora senza fare fatica (di solito è elettrico e munito di telecomando)

Le ancore

Sono molti i tipi di ancora in commercio e ne vengono regolarmente progettati di nuovi. Ognuno ha i suoi punti di forza e di debolezza a seconda del tipo di fondale su cui ci si vuole ancorare, a seconda del peso e bordo libero della barca, a seconda delle condizioni meteo-marine.

L'ancora: nomenclatura

Di quante e quali parti si compone la più classica delle ancore (ma non la più efficiente): l'ancora ammiragliato.

Dall'alto:

cicala
ceppo
fuso
marra
patta
unghia
orecchia
diamante

L'ancora: come funziona

I motivi per cui un ancora impedisce alla barca di spostarsi sono fondamentalmente due:

Il peso: l'ancora agisce in modo statico, come un plinto, più è pesante più tiene
la penetrazione nel fondale: agisce dinamicamente, più si traziona e più tende a penetrare (ancorarsi) nel terreno e quindi fa più resistenza.

I modelli classici di ancora devono essere molto pesanti* per svolgere la loro funzione. Attualmente la progettazione delle ancore si evolve cercando di avere ancore sempre più efficienti e leggere, lavorando sulla forma e la capacità di penetrazione, facendo così' prevalere la parte dinamica. Tutto questo, però, le rende poco efficienti sui fondali a scarsa tenuta (ciotoli, alghe, ecc.) dove le ancore "classiche" (più pesanti) prendono la loro rivincita.

Avere una catena lunga e pesante aiuta sia dal punto di vista "statico" (aumenta il peso da "trascinare"), sia da quello dinamico, favorendo la penetrazione dell'ancora sul terreno (trazionandola parallelamente allo stesso). Inoltre, in caso di onda e vento, da "elasticità" all'ormeggio ammortizzando i movimenti dell'imbarcazione (evita colpi secchi sulla catena).

* il peso di un'ancora (che sia moderna o classica) è sempre in funzione del dislocamento e della stazza, cioè del peso e del volume del mezzo che si vuole ancorare.

L'ancora deve sempre agire in orizzontale sul terreno

Tipi di ancore e caratteristiche peculiari

Esistono vari tipi di ancore: a ceppo, a marre fisse, a marre pieghevoli, a marre articolate, a vomere, a cucchiaio .
Di seguito i modelli più popolari:

Ancora Ammiragliato (a ceppo): Ancora classica .utilizzata per lo più sulle vecchie navi. E' efficiente, ma deve essere molto pesante per avere efficacia. Nata nel 19° secolo, è assurta simbolo dell'ancora.

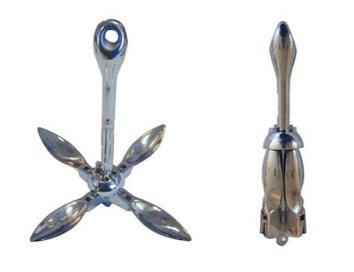

Grappino (a marre fisse o pieghevoli): Ancora per piccole imbarcazioni/gommoni, comoda nella sua versione a marre pieghevoli perché di scarso ingombro. Ha buona tenuta unicamente sulle rocce, dove però risulta difficile da spedare. Usata anche come ancora di rispetto.

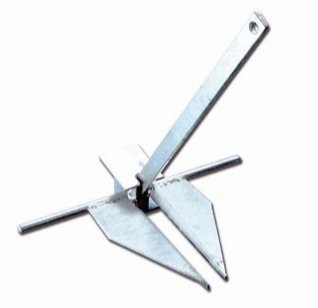

Ancora Danfort (a marre articolate): Brevettata nel 1948 da Richard Danforth è l'evoluzione "moderna" dell'ancora "ammiragliato" del 19° secolo. Funzionale se trazionata longitudinalmente, tende a sollevarsi in caso di trazione laterale (vento che gira). Fragile, grazie alle sue marre molto fini.
Ancora F.O.B. (a marre articolate): Deriva dalla Danforth; è utilizzata per lo più sulle barche Francesi.

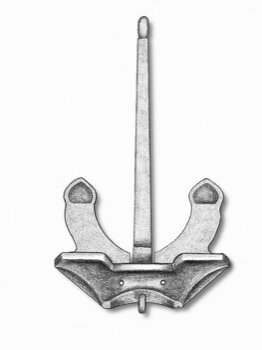

Ancora Hall (a marre articolate): Ancora classica utilizzata sulle navi. La sua tenuta è affidata prevalentemente al peso.
Ancora Britany (a marre articolate): Evoluzione della Danforth (e della FOB).

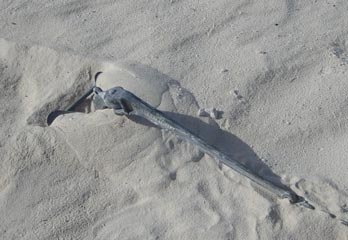

Ancora CQR (a vomere): Progettata intorno al 1930, prende il nome dall'acronimo della pronuncia inglese di SeCuRe (C-Q-R), cioè sicuro.
Ancora Delta (a vomere - moderna): Moderna evoluzione (1990) della CQR, è priva di articolazione. E' un'ottima ancora, senz'altro la migliore del suo periodo. E' autoraddrizzante.
Ancora Bruce (a cucchiaio): Lanciata nel 1971 da Peter Bruce è adatta ad incastrarsi nei musoni di prua. Non manifesta grosse performance in quanto a potenza della tenuta. Rispetto alle CQR e Danforth si adatta però meglio alle diverse tipologie di fondale.
Ancora Rocna (a cucchiaio - moderna): Di origine Neozelandese, è una delle ancore moderne più efficienti e più utilizzate. Ottimo rapporto peso/efficacia. Dotata di roll-bar è autoraddrizzante di forma.

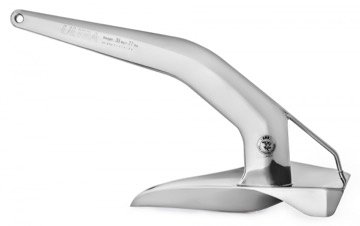

Ancora Ultra (a cucchiaio - moderna): Di progettazione Turca, vanta caratteristiche di tenuta leggermente migliori rispetto alla Rocna. Non speda se la barca all'ancora dovesse girare (cambio di direzione del vento). E' autoraddrizzante di peso (costruita in inox cavo, riempito di piombo nel vomere, situato sulla parte inferiore).

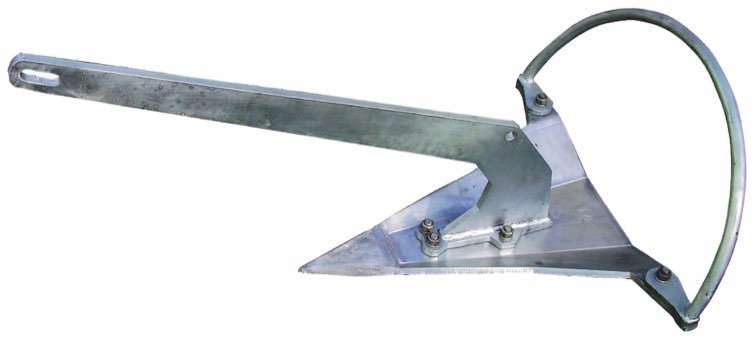

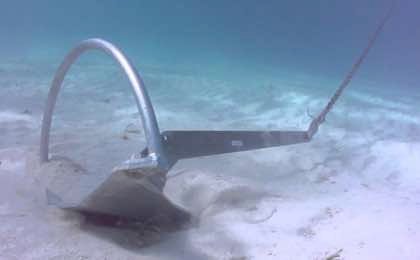

Ancora Mantus (a cucchiaio - moderna): Ancora smontabile di progettazione Americana. Dotata di un ampio roll-bar, è autoraddrizzante di forma.

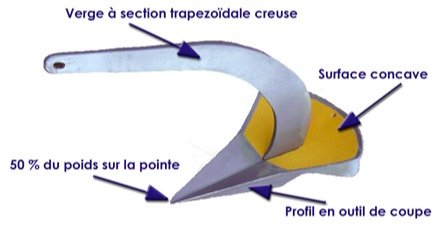

Ancora Spade (a cucchiaio - moderna): Di progettazione Francese, ha una tenuta eccezionale sulla sabbia. Autoraddrizzante di peso: la punta della patta è zavorrata con piombo e rappresenta circa il 50% del suo peso totale.

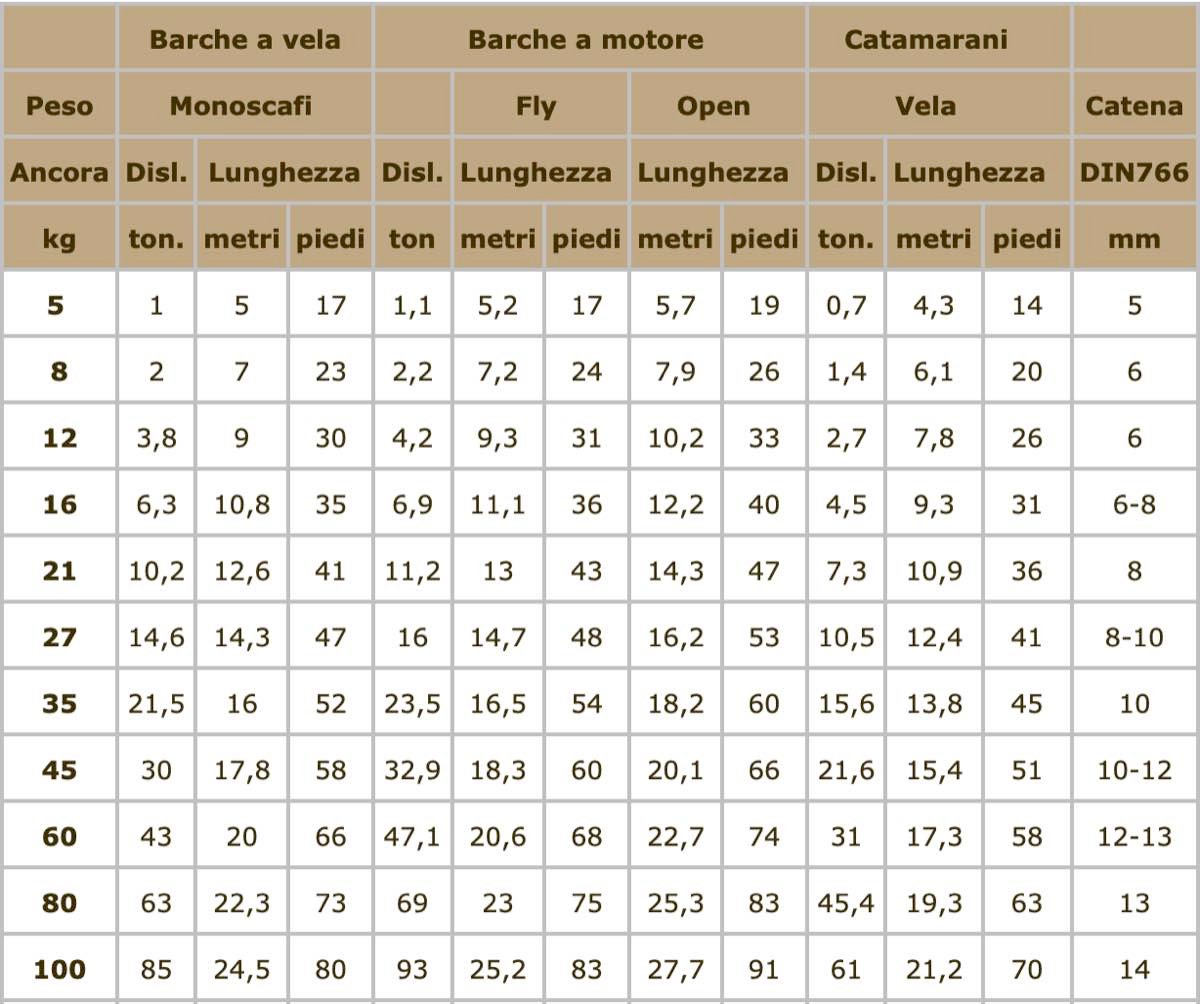

Tabella dei pesi per ancora tipo moderno e relativa catena (per ormeggi temporanei si può utilizzare il modello inferiore):

La scelta del tipo di ancora dipende soprattutto dalle caratteristiche della nostra barca (peso, parte immersa, bordo libero, ecc) e da dove (tipo di fondale) e in quali condizioni meteo si vuole ancorare.
Si possono fare anche considerazioni estetiche e di confort: ancore che si inseriscono nel musone di prua (normalmente Bruce), piuttosto che rimanere confinate nell'apposito gavone o legate in coperta.
I materiali sono, di solito, ghisa, ghisa zincata a fuoco, ferro, ferro zincato (a freddo o a caldo), alluminio e acciaio inox: AISI 304 o 316 (consigliato). Quelle in inox sono le più belle a vedersi (sono lucide e non fanno ruggine) ed anche le più costose.

CORSI VELA ADULTI
CORSI VELA RAGAZZI

NOLEGGIO BARCHE
CROCIERE SUL LAGO

PATENTI NAUTICHE
ORMEGGI SUL LAGO

TEAM BUILDING
VELA PER LA SCUOLA

Il calùmo: linea di ancoraggio (cima e/o catena)

Una corretta linea di ancoraggio dovrebbe essere formata da ancora, catena e cima (calùmo misto).
La catena serve ad incrementare la tenuta dell'ancora grazie al peso, che, aumentando l'arco del calùmo, gli permette di trazionare più in orizzontale. Funziona anche da ammortizzatore durante i colpi di vento o onda.
La cima permette di portare meno peso a bordo alleggerendo la prua della barca e permettendo un ancoraggio più profondo.
Aggiungere una cima sull'ultima parte del calùmo (calùmo misto), oltre a dare maggiore l'elasticità all'ormeggio, può aumentarne ulteriormente l'arco, migliorandone la tenuta se il vento non è eccessivo (cioè se non tiene costantemente in tensione la linea di ancoraggio). Utile anche per alleggerire la linea di ancoraggio in caso di fondali profondi.

Un buon calùmo è fatto dall' 80% di catena e dal 20% di cima

Per alleggerire lo sforzo sull'argano si può attaccare, con un maniglione, una cima ad un anello della catena e poi (dando ca 10 metri di calùmo) fissarla ad una bitta di prua.
In caso di vento forte/corrente, aumentare del 50% la lunghezza del calùmo raddoppia la tenuta dell'ancoraggio.
Se siete interessati a conoscere le forze presenti lungo una linea di ancoraggio vi consigliamo lo studio condotto da Alain Fraysse.

La scelta della cima

La cima per l'ancoraggio deve essere a "trefolo" (treccia priva di "calza") in modo da mostrare eventuali segni di abrasione o deterioramento. Il materiale deve essere Nylon che, essendo più elastico del poliestere (usato normalmente per gli ormeggi in banchina), permette un migliore molleggio, confort e resistenza all'abrasione.
Per il diametro della cima di nylon da utilizzare considerate un carico di rottura del doppio della relativa catena (vedere le tabelle del costruttore).

La scelta della catena

La scelta della catena (dimensioni e lunghezza) dipendono soprattutto da come è fatta la nostra barca e da dove (fondale, condizioni meteo) si vuole ancorare.

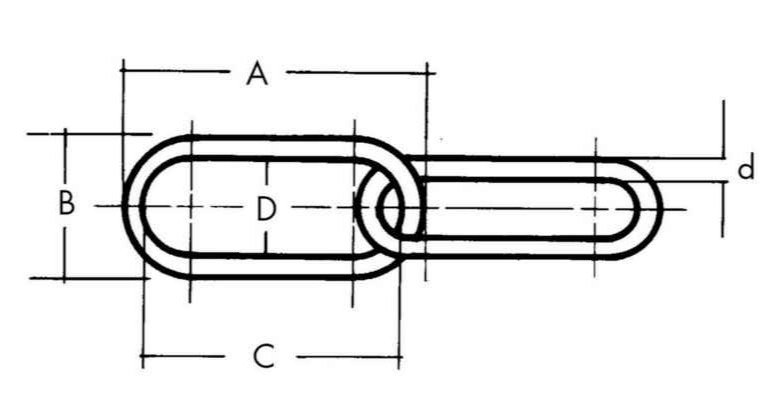

Più la barca è pesante più serve una catena robusta (diametro "d" maggiore).
Più è esposta al mare, al vento e/o alla corrente più occorre avere una catena lunga e pesante.
Più è profondo il luogo di ancoraggio, più bisogna dare calùmo (da 3 a 5 volte la profondità). In questo caso si può aggiungere una cima alla catena (calùmo misto).
Il tipo di catena più utilizzato è la catena "genovese" calibrata. Si può trovare di varie misure e materiali: ferro, ferro zincato (meglio se a caldo) e acciaio inox (l' AISI 316 è più resistente alla corrosione marina dell'AISI 304).
La calibrazione della catena è necessaria per potere essere utilizzata sui verricelli (elettrici o manuali).

Un calùmo lungo e una catena pesante fanno un ancoraggio sicuro

Valutazione del luogo: fondale, orografia, meteo.

E' importante conoscere il tipo di fondale, l'orografia del luogo e le condizioni meteo previste:

baia, canale, mare aperto, zona ristretta (per la presenza di altre imbarcazioni o scogli), ecc.
vento che gira, corrente, maree.
caratteristiche del fondale (buono o cattivo tenitore - piano, inclinato o scosceso)
è anche necessario conoscere le caratteristiche della nostra imbarcazione (bordo libero - resistenza al vento, immersione, reazione alla corrente, superficie frontale - opposizione alle onde)

La cosa più importante, per un buon ancoraggio, è la corretta scelta del posto!

I vari tipi di fondale (buoni e cattivi tenitori)

Sono considerati buoni tenitori:

sabbia
fango denso e melma

E' considerato medio tenitore:

fango molle (tende a cedere)
roccia (quando tiene bene si rischia di perdere l'ancora: usare la grippia)

Sono considerati cattivi tenitori:

alghe (l'ancora tende a strapparle e perdere la presa)
coralli (si spezzano facilmente)
ciotoli (l'ancora tende a "rimbalzare" e fatica a penetrare attraverso)

Conformazione della costa (orografia)

Bisognerebbe ancorare sempre in luoghi riparati e con un fondale adatto ( 5/15 metri di profondità, pianeggiante e buon tenitore). Comunque è bene essere sempre sottovento alla costa, (o a una barriera o scogliera o diga), in modo da essere protetti dall'onda (ed in parte dal vento).
Per controllare la tenuta dell'ancoraggio è utile prendere dei riferimenti a terra (rilevamenti), in modo da vedere se la barca si sposta dalla posizione iniziale e quindi se l'ancora ara.
E' importante anche valutare la distanze con altre imbarcazioni, ancorate nelle vicinanze, considerando la lunghezza del calùmo e la possibilità che il vento possa girare.
Spesso zone considerate "hurricane holes" (ripari in caso di uragano), quando sono affollate di barche diventano assolutamente insicure (con possibilità di abbordaggi e relativi danni).

La valutazione della meteo

Sono 5 i punti da considerare riguardanti la meteo:

la forza e la direzione del vento
l'altezza delle onde
la presenza di corrente
l'altezza della marea
le previsioni meteo durante la durata dell'ancoraggio

Una barca all'ancora (alla ruota), in assenza di corrente si dispone sempre controvento.
In caso di corrente, la sua direzione prevale, mediamente, nel rapporto di 1 a 10 (1 nodo di corrente equivale a 10 nodi di vento)*

* Esempio: vento di 20 nodi proveniente da Nord, corrente di 2 nodi diretta a Est: la prua della barca punterà in direzione Nord Ovest (ricorda: il vento viene, tutto il resto va..)
Ciò è dovuto alla maggiore densità dell'acqua rispetto all'aria e può variare a seconda del tipo di imbarcazione:

Un barca pesante e con pescaggio importante è soggetta alla corrente e meno al vento.
Una barca leggera, con importante bordo libero, sarà più esposta alla forza del vento.

Ricordate: se il vento o la corrente cambiano di direzione, indipendentemente dal tipo di ancora e di ancoraggio utilizzati, CONTROLLATE che L'ANCORA non ari

Metodi di ancoraggio

Vi sono diversi modi di ancorare: dipende dalle condizioni di vento e mare (vento variabile, onda, marea, corrente, ecc.), dal tipo di fondale (piano, ripido, sabbioso, roccioso, ecc.), dallo spazio disponibile (zona ristretta, presenza di altre barche nelle vicinanze), dal tipo di barca che si utilizza (motoscafo, vela con chiglia profonda, catamarano, ecc.). Qui vediamo i quattro metodi più utilizzati:

ancoraggio semplice (alla ruota): E' l'ancoraggio classico, il più utilizzato. Prende il nome dal fatto che la barca ancorata, disponendosi controvento (corrente), segue la variazione di direzione del vento, potendo così ruotare, lungo un arco di cerchio, attorno al suo punto di ancoraggio.

Consiste nel calare un'ancora a prua e lasciare calùmo (catena o cima) da 3 a 5 volte la profondità del fondale (vedi "come ancorare"). Affidabile sotto i 20 kts di vento o i 3 kts di corrente. Al di sopra (fino a 25/30 Kts) bisogna allungare il calùmo (catena) ed eventualmente attaccare un "salmone" alla catena, per mantenere più bassa (parallela al fondale) la linea di ancoraggio. Per venti o correnti di intensità maggiore si consiglia di appennellare un'altra ancora (vedi sotto).

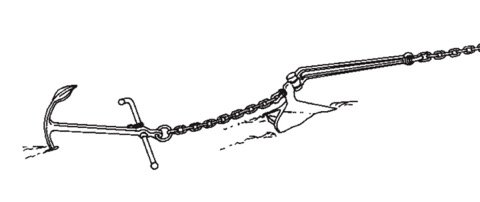

ancoraggio appennellato: Serve a rinforzare l'ormeggio e si pratica quando c'è vento e/o corrente di forte intensità. Consiste nell'unire una seconda ancora a circa 2 metri di distanza, dietro o davanti all'ancora principale, sulla sua catena. Oltre alla funzione di aumentare la presa della prima ancora, mantenendo il tiro più orizzontale, se anche la seconda ancora fa testa, si ottiene un ancoraggio veramente solido e sicuro.
ancoraggio prua-poppa (Bahamian moor): Serve a fare mantenere la direzione voluta all'imbarcazione, impedendo che la poppa "sbandieri". Consiste nel calare due ancore, una di prua ed una di poppa, in linea. La barca sarà così mantenuta nella direzione e nel posto voluti. Si usa spesso nella zona caraibica, magari "annodando" ad una palma, una cima calata di poppa, al posto dell'ancora. Per calare la seconda ancora bisogna utilizzare il tender.
Questo tipo di ancoraggio è comunemente utilizzato quando si deve ormeggiare di poppa in banchina e non si ha a disposizione una trappa di prua: si cala l'ancora a prua e poi, con invertitore indietro, ci si accosta di poppa alla banchina dove ci si lega con 2 cime: attenzione a non incattivare l'ancora con quella di altre barche o con catenarie/corpi morti presenti sul fondo.

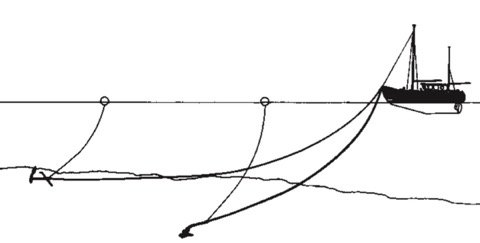

ancoraggio afforcato (a barba di gatto): Si utilizza per ridurre il raggio di rotazione della barca quando non si ha sufficiente spazio. Si cala una prima ancora e poi una seconda con un angolo di circa 60° con la prima. Dopo si pareggia la lunghezza del calùmo delle due ancore. La seconda ancora va posata usando un tender.
Può essere utilizzato anche in caso di forte vento con direzione variabile.
Le ancore si possono posizionare a "V" (immagine) o a "Y" (di solito quando si decide, successivamente, di allungare il calùmo).
E' abbastanza complesso e, se si può, è meglio evitarlo.

Una volta ancorati: CONTROLLATE LA TENUTA DELL'ormeggio

In pratica: come ancorare (ancoraggio semplice)

Il modo corretto di eseguire un ancoraggio alla ruota (il più utilizzato):

Scegliere il punto di ancoraggio

Ricorda cosa considerare per scegliere dove dare fondo:

profondità del fondale (per decidere il calùmo)
tipo di fondale
riparo dalle onde (costa o molo sopravvento)
presenza di corrente e/o marea
presenza di altre barche
previsioni meteo (eventuali cambio di direzione del vento)
presenza di riferimenti per verificare la tenuta dell'ormeggio

Preparare l'ancora e la catena

Preparare l'ancora e verificare che la catena sia libera e non incattivata.
Calcolare quanto calùmo dare e verificare di avere abbastanza catena, eventualmente aggiungere una cima* (a trefolo).
Nel caso di verricello elettrico, verificarne il funzionamento.

* Bisognerebbe sempre avere 50 metri di cima a trefolo, di rispetto, di buon diametro (dai 10 mm in su, a seconda della barca).

Avanzare controvento verso il punto

Posizionarsi (se possibile) un paio di lunghezze sottovento al punto prescelto per dare fondo* ed avanzare verso di esso controvento.

a vela: orzare ed utilizzare l'abbrivio per raggiungerlo
a motore: avanzare alla minima velocità utile e fermarsi sul punto.

* ricordarsi che la barca rimarrà distante (sottovento), dal punto di fonda, della lunghezza del calùmo.

Fermare la barca e dare fondo

Arrivati sul punto la barca dovrebbe cessare l'avanzamento e fermarsi.

Non appena ferma, calare l'ancora (dare fondo). Quando l'ancora raggiunge il fondale, la barca dovrebbe iniziare a retrocedere (sempre con prua controvento, andando indietro) in modo da stendere la catena (evitando che si abbisci sopra l'ancora stessa).

Nota: l'ancora va sempre calata il più rapidamente possibile, in modo da non discostarsi troppo dal punto prescelto.

Indietreggiare mentre si dà calùmo

Stendere tutta la catena prevista (3/5 volte la profondità) in base al fondale.
(più catena = più sicurezza)

a vela: si retrocede sfruttando la spinta del vento
a motore: si retrocede, con invertitore indietro, ad una velocità (bassa) che consenta il regolare svolgersi della catena

Agguantare il cavo e testarlo

Arrivati alla distanza prevista, agguantare il cavo/catena sulla bitta di prua o bloccare il verricello del salpa-ancora e mettere il fermo.

Stendere la catena e verificare la tenuta dell'ancora:

a motore: dare dei "colpi" di retro in modo da verificare che l'ancora abbia fatto testa e la barca tenda il cavo/catena senza arare.
a vela: tirare e dare degli strappi al cavo di ormeggio per verificarne la tenuta (sentire se cede).

Controllare la tenuta dell'ormeggio

Prendere dei riferimenti a terra e rilevarli (bussola o polare).

Ripetere il rilevamento dopo 30 minuti ed in seguito dopo 2 ore, verificando che non sia variato.

In caso di vento forte e/o corrente ripetere l'operazione ad orari prestabiliti.
In caso di necessità (ancora che ara), salpare l'ancora e ripetere tutta la manovra di ancoraggio, appennellando l'ancora di rispetto o aumentando il calùmo, per dare più tenuta all'ormeggio.

Sei ancorato!!

Goditi un buon pranzo a terra
